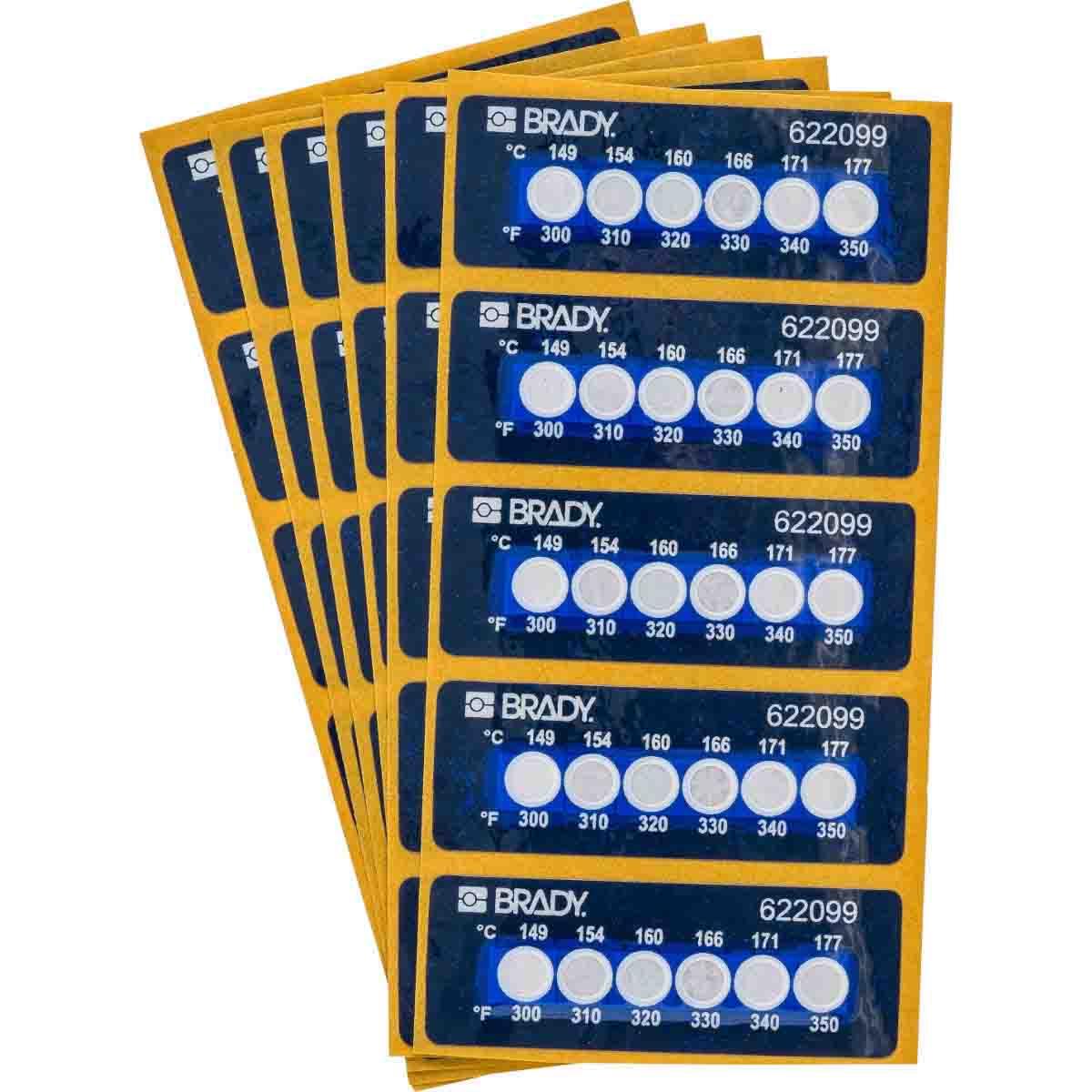

Температурні індикаторні етикетки VisAlert™ 6 рівнів 30 од. Brady TIL-6-149C/300F

​Температурна етикетка-індикатор Brady TIL-6-149C/300F 6 рівнів від +149°C до +177°C 30 од. для контролю температури нагрівання

🎯 Незворотна індикація досягнутої температури.
🏗️Для контролю температури та запобігання перегріву обладнання.
®️ Серія VisAlert™ для негайної візуальної індикації.
⚡️Надійна робота без потреби в енергоживленні.
🌡 Діапазон температур від +149°C до +177°C.
🌡 Температурна індикація 6 рівнів – +149°С, +154°С, +160°С, +166°С, +171°С, +177°С.
💪 Стійкість до умов експлуатації завдяки глянцевому поліестеру.
🛒Модель BradyTIL-6-149C/300F.
🛒Артикул Brady 622099.

• 6 рівнів у діапазоні +149°C–+177°C: термоіндикаторна наліпка Brady TIL-6-149C/300F охоплює критичний діапазон для обладнання з ізоляцією класу H – трансформаторів, двигунів, автоклавів та парових систем.

• Детальна градація через кожні 5–7°C: шість порогів (+149°C, +154°C, +160°C, +166°C, +171°C, +177°C) дозволяють зафіксувати точний максимальний рівень теплового впливу для прийняття точних технічних рішень.

• Незворотна фіксація без електроживлення: Brady VisAlert™ TIL-6-149C працює безперервно без батарей, мережі та IT-систем – надійний контроль навіть при аварійних відключеннях.

• Великий зчитуваний формат 56×20 мм: шість чітко позначених температурних зон добре видно при плановому обході навіть в умовах виробничого забруднення.

• Готова до застосування без принтера: термоетикетка Brady постачається попередньо надрукованою і клеїться за лічені секунди без додаткового обладнання.

Brady TIL-6-149C/300F – шестирівнева термоіндикаторна наліпка серії VisAlert™, призначена для контролю теплових режимів важкого промислового обладнання з верхньою межею допустимої температури до +177°C. Фіксує шість незалежних порогів спрацювання: +149°C, +154°C, +160°C, +166°C, +171°C та +177°C. Кожна зона незворотно чорніє при досягненні відповідного порогу, надаючи інженеру точну інформацію про максимальну температуру між плановими перевірками. Виготовлена з глянцевого поліестеру B-7511 з постійним акриловим адгезивом – Brady TIL-6-149C стійка до вологи, пилу, УФ-випромінювання та промислових середовищ. Оптимальна для трансформаторів класу H, асинхронних двигунів з жароміцною ізоляцією, промислових автоклавів, парових арматур та важкого транспорту. Розмір 56×20 мм забезпечує зручне зчитування при огляді. Упаковка – 30 шт. у герметичному пакуванні. Відповідає RoHS 2011/65/EU та 2015/863.

• Єдиний пасивний інструмент контролю для діапазону +149°C–+177°C: Проблема – для обладнання з ізоляцією класу H немає доступних простих пасивних засобів фіксації теплових піків у цьому діапазоні без вбудованих термодатчиків. Рішення – Brady TIL-6-149C закриває цю прогалину, забезпечуючи детальний термоконтроль без жодної інфраструктури. Для B2B-підприємств – це доступна альтернатива дорогим термографічним системам.
• Прецизійна градація для розрахунку залишкового ресурсу ізоляції: Проблема – різниця між +160°C і +177°C для трансформаторів класу H означає суттєво різний залишковий ресурс ізоляції за законом Монтсингера. Рішення – 6 порогів Brady через 5–7°C дають достатню точність для розрахунку прискореного старіння ізоляції та планування термінів заміни.
• Документальна база для технічного обслуговування та сертифікації: Проблема – відсутність задокументованої температурної історії ускладнює проходження технічних аудитів та сертифікацій. Рішення – Brady TIL-6-149C забезпечує незворотну фіксацію температурних подій з незаперечними фотодоказами для технічних звітів та страхових документів.
• Мінімальний сервісний час – максимальна охопленість обладнання: Проблема – оснащення 50+ вузлів термодатчиками потребує значних часових та фінансових ресурсів. Рішення – Brady TIL-6-149C наноситься за 10 секунд на вузол без інструментів, що дозволяє оснастити весь парк обладнання за один день при мінімальних витратах.

Особливості та переваги:

• Шість незворотних зон у діапазоні +149°C–+177°C забезпечують детальний тепловий профіль для важкого обладнання з ізоляцією класу H без жодного обслуговування.

• Незворотна зміна кольору виключає маніпуляції з показниками та є загальновизнаним документальним доказом при технічних розслідуваннях та страхових спорах.

• Великий формат 56×20 мм з шістьма чітко підписаними зонами забезпечує миттєве візуальне зчитування навіть в умовах обмеженого освітлення та виробничого забруднення.

• Поліестер Brady B-7511 з постійним акриловим адгезивом витримує тривалий вплив підвищених температур, вологи, промислових мастил та ультрафіолету.

• Відповідність RoHS 2011/65/EU та 2015/863 забезпечує можливість застосування на підприємствах з вимогами екологічної відповідності ЄС.

Робочі середовища та поверхні застосування:

Термоіндикаторна наліпка Brady TIL-6-149C/300F призначена для закритих і відкритих промислових середовищ: трансформаторні підстанції, машинні зали, парові та теплові мережі, промислові автоклави, авіаційні ангари, гальмівні системи важкого транспорту. Кріпиться на металевих корпусах трансформаторів, стальних корпусах двигунів, мідних та сталевих трубопроводах, корпусах редукторів та гідравлічних систем. Стійка до промислових мастил, пари, вологи та пилу.

Сценарії використання:

• Контроль трансформаторів класу H на підстанціях: Brady TIL-6-149C розміщується на кожусі трансформатора; при черговому обході енергетик фіксує максимальну температуру між перевірками і визначає необхідність позапланової ревізії охолодження.

• Моніторинг парових арматур та трубопроводів: наліпка Brady фіксується на клапані або фланці; спрацювання зон вище +166°C сигналізує про порушення режиму теплоносія та ризик пошкодження арматури.

• Промислові автоклави та сушильні камери: Brady TIL-6-149C контролює відповідність температурних режимів процесу без зупинки циклу; будь-яке перевищення максимальної допустимої температури фіксується незворотно.

• Гальмівні системи важких вантажівок та кар'єрної техніки: наліпка Brady на тормозному барабані або диску реєструє критичні теплові піки при гальмуванні, що є основою для коригування норм технічного обслуговування.

• Сертифікаційні випробування двигунів з ізоляцією класу H: Brady TIL-6-149C документує тепловий профіль при ресурсних випробуваннях двигунів, забезпечуючи незаперечні дані для технічних звітів та сертифікаційних пакетів.

Відгуки:

• Brady TIL-6-149C – незамінна річ для моніторингу трансформаторів класу H на нашій підстанції. Попередня система контролю давала дані лише за наявності персоналу, Brady моніторить безперервно. Після першого місяця знайшли два трансформатори, що регулярно досягали +166°C – замінили охолодження до аварії.
• Використовуємо на парових арматурах теплопункту. Наліпки Brady TIL-6-149C стійко витримують цикли нагріву-охолодження, що виключно важливо для сезонного обладнання. Клей тримається навіть на злегка корозованих поверхнях, якщо знежирили перед нанесенням.
• Для кар'єрних самоскидів Brady TIL-6-149C – стандарт на гальмівних барабанах. При щотижневому ТО перевіряємо всі наліпки – якщо зона +171°C спрацювала, водій отримує відповідний інструктаж. Реально знизили кількість передчасних замін колодок.
• Замовляли Brady TIL-6-149C для документування ресурсних випробувань двигунів. Незворотна індикація дозволяє відтворити тепловий профіль випробувань через місяці після їх закінчення – просто зберегти наліпку в папері разом з протоколом.
• Упаковка 30 шт. витрачається швидко на великому об'єкті, хотілося б більше. Але якість Brady – без нарікань. Точність спрацювання реально ±1°C, перевіряли в лабораторії.

Технічні характеристики:

• Тип товару: шестирівнева температурна індикаторна наліпка для діапазону +149°C–+177°C

• Робочий діапазон: 6 порогів: +149°C, +154°C, +160°C, +166°C, +171°C, +177°C

• Сумісність: не потребує принтера або спеціального обладнання

• Сумісність з витратними матеріалами: не застосовується – наліпка постачається попередньо надрукованою

• Клей та адгезія: постійний акриловий адгезив; надійна фіксація на металі, пластику, лакованих поверхнях

• Стійкість: вологозахист, пилозахист, стійкість до УФ-випромінювання та агресивних середовищ

• Фінішне покриття: глянцевий поліестер (матеріал Brady B-7511)

• Вимоги безпеки: RoHS 2011/65/EU та 2015/863

• Формфактор: прямокутна наліпка

• Температурний діапазон: +149°C / +154°C / +160°C / +166°C / +171°C / +177°C

• Матеріал основи або виробу: поліестер B-7511

• Відповідність вимогам: RoHS 2011/65/EU, RoHS 2015/863

• Комплектація: 30 термоіндикаторних наліпок у герметичному пакуванні

• Колір: білий з чорним написом на блакитному фоні (зони після спрацювання – чорні)

• Габарити основної частини: 56 × 20 мм

• Розміри виробу: 5,6 × 2,0 см

• Кількість в пакуванні: 30 шт.

• Вага пакування: нетто 100 г

• Розміри пакування: 8 × 5 × 1 см

• Країна походження: США

• Модель: Brady TIL-6-149C/300F

• Артикул: Brady 622099

Як використовувати:

• Крок 1 – Визначення місця нанесення: оберіть ділянку поверхні поруч із тепловим вузлом, яка найкраще відображає температуру контрольованого елемента та добре видна при обході.

• Крок 2 – Підготовка поверхні: дайте поверхні охолонути до безпечної температури, очистіть та знежиріть ізопропанолом.

• Крок 3 – Нанесення наліпки: зніміть захисний папір Brady TIL-6-149C та щільно притисніть по всій площі протягом 5–10 секунд.

• Крок 4 – Документування: занесіть дату нанесення у журнал обслуговування та сфотографуйте наліпку в початковому стані для базового порівняння.

• Крок 5 – Інтерпретація: при плановому обході підрахуйте зачорнілі зони. 1–2 зони (+149–154°C) – допустимий рівень нагріву; 3–4 зони (+160–166°C) – підвищена увага; 5–6 зон (+171–177°C) – обладнання потребує негайного огляду та технічного втручання.

Різновиди:

Температурні етикетки VisAlert™ 6 рівнів від +88°С до +110°С 30 од. Brady TIL-6-88C/190F – код товару 622097.
Температурні етикетки VisAlert™ 6 рівнів від +116°С до +143°С 30 од. Brady TIL-6-116C/240F – код товару 622098.
Температурні етикетки VisAlert™ 6 рівнів від +149°С до +177°С 30 од. Brady TIL-6-149C/300F – код товару 622099.
Температурні етикетки VisAlert™ 6 рівнів від +182°С до +210°С 30 од. Brady TIL-6-182C/360F – код товару 622100.

• Температурні наліпки Brady VisAlert™ 6 рівнів від +37°C до +54°C 30 од. TIL-6-37C/100F – код товару 622095

• Температурні наліпки Brady VisAlert™ 6 рівнів від +60°C до +82°C 30 од. TIL-6-60C/140F – код товару 622096

• Температурні наліпки Brady VisAlert™ 6 рівнів від +88°C до +110°C 30 од. TIL-6-88C/190F – код товару 622097

• Температурні наліпки Brady VisAlert™ 6 рівнів від +116°C до +143°C 30 од. TIL-6-116C/240F – код товару 622098

• Температурні наліпки Brady VisAlert™ 6 рівнів від +182°C до +210°C 30 од. TIL-6-182C/360F – код товару 622100

• Температурна наліпка Brady VisAlert™ 4 рівні від +82°C до +116°C 30 од. TIL-4-82C/180F – код товару 622092

• Температурна наліпка Brady VisAlert™ 1 рівень +82°C 60 од. ⌀12,7 мм TIL-1-82C/180F-DIA – код товару 622087

Разом купують:

• Температурні наліпки Brady VisAlert™ 6 рівнів +116°C–+143°C TIL-6-116C/240F – переглянути товар

• Температурні наліпки Brady VisAlert™ 6 рівнів +182°C–+210°C TIL-6-182C/360F – переглянути товар

• Температурна наліпка Brady VisAlert™ 4 рівні TIL-4-82C/180F – переглянути товар

• Температурна наліпка Brady VisAlert™ 1 рівень +82°C TIL-1-82C/180F-DIA – переглянути товар

• Кабельний замок безпеки Brady Economy Cable Lockout 800112 – переглянути товар

Питання та відповіді (FAQ):

• Для якого обладнання рекомендується Brady TIL-6-149C/300F?

  Brady TIL-6-149C/300F оптимальна для трансформаторів класу H, двигунів з ізоляцією класу H (max +180°C), промислових автоклавів, парових арматур та трубопроводів, а також гальмівних систем важкої техніки, де нормальний робочий діапазон перевищує +145°C.

• Яка різниця між Brady TIL-6-149C та TIL-6-182C?

  TIL-6-149C охоплює діапазон +149°C–+177°C, TIL-6-182C – +182°C–+210°C. Вибір визначається максимальною допустимою температурою вашого обладнання. Для стандартних трансформаторів та двигунів класу H рекомендується TIL-6-149C; для промислових печей, литтєвого обладнання та важкої гальмівної техніки – TIL-6-182C.

• Чи зберігається наліпка Brady TIL-6-149C на поверхні після спрацювання?

  Так. Brady TIL-6-149C залишається на поверхні після спрацювання – зачорнілі зони зберігають свій стан і залишаються зчитуваними. Це дозволяє документувати теплову подію за допомогою фотографії навіть після охолодження обладнання.

• Скільки наліпок Brady TIL-6-149C потрібно на один трансформатор?

  Для базового моніторингу достатньо 1–2 наліпки: одна на кожусі поруч з термометром, одна на обмотці. Для детального теплового профілювання – по наліпці на кожній фазній обмотці. Конкретна кількість залежить від типу трансформатора та вимог технічного регламенту підприємства.

• Як Brady TIL-6-149C допомагає при плануванні ТО трансформаторів?

  При регулярному фотодокументуванні наліпок Brady TIL-6-149C інженер-електрик відстежує тенденцію: якщо при кожному обході наліпку доводиться замінювати через спрацювання +160°C і вище – це сигнал про деградацію системи охолодження або перевантаження, яке потребує коригування ще до виникнення аварії.

Додаткова інформація:

Технічна документація Brady TIL-6-149C/300F (B-7511) та сертифікати відповідності RoHS доступні на офіційному сайті Brady Corporation. Відеоогляд температурних індикаторних наліпок Brady серії VisAlert™ – на YouTube-каналі UKRMARK: youtube.com/@salesukrmark. Технічна консультація та оптові поставки: +380 (98) 050-30-45 (UKRMARK – офіційний дилер Brady в Україні з 2005 року).
