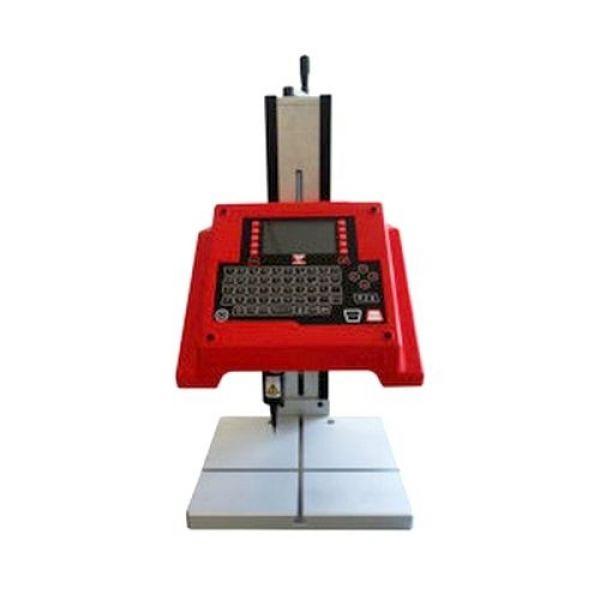

Стаціонарний ударно-точковий маркіратор SIC Marking ec1 з вікном 120x100 мм

Стаціонарний маркіратор з вікном 120x100 мм SIC Marking ec1

❇️ Стаціонарний ударно-точковий маркувальник SIC Marking ec1 з вікном 120x100 мм та вертикальним ходом 300 мм.
❎ Призначення: Стаціонарне механічне маркування металів та інших матеріалів невеликого та середнього розміру твердістю до 62 HRC.
🚮 Просте керування: Інтуїтивний інтерфейс, багато можливостей програмування, кольоровий екран та промислова клавіатура контролера E10.
➗ Специфікація маркування: Швидкість до 3 символів за секунду. 2 керовані осі, вікно маркування 120x100 мм, вертикальний хід колони до 300 мм, глибина маркування до 0.3 мм, розмір шрифту від 0.1 мм до 99 мм, регулювання сили удару в 9 рівнях. Можливість маркування алфавітно-цифрових текстів, логотипів та 2D Datamatrix кодів.
⚡️ Живлення 220 В 50 Hz, розмір 635 x 311 x 300 мм та вага 16 кг.
🛒Модель SIC Marking ec1.

Стаціонарний ударно-точковий маркіратор SIC Marking ec1 – колонний маркувальний центр для серійної ідентифікації малих і середніх деталей на виробничому столі або складальній ділянці. Пристрій переміщується по вертикальній колоні з ходом 280 мм, що дозволяє точно позиціонувати маркувальну голову відносно деталей різної висоти без будь-якого додаткового обладнання.

Широке вікно маркування 120x100 мм дає можливість наносити розгорнуті ідентифікатори – буквено-цифровий текст, логотипи підприємства, 1D штрих-коди та 2D Datamatrix-коди – за один цикл. Електромагнітна (соленоїдна) технологія виключає потребу в пневматичній лінії: достатньо лише стандартної розетки 220 В. Це суттєво зменшує капітальні витрати на запуск ділянки маркування.

Стаціонарний маркіратор ec1 здатний обробляти деталі з пластику до загартованої сталі твердістю 62 HRC. Поверхні можуть бути плоскими, циліндричними, увігнутими або опуклими. Вбудований контролер керується через промислову клавіатуру з мембранним захистом і кольоровий дисплей; файли маркування легко завантажуються через USB-порт. Пристрій опановується оператором за 1 годину і готовий до серійного виробництва без тривалого навчання.

Чому ec1 – правильна інвестиція для вашої ділянки маркування:

Серійна точність без участі оператора. Ручні набивки та трафарети дають похибки та займають час. Ec1 гарантує 100% ідентичність маркування в кожному циклі – автоматично. Для B2B: стабільність якості в партіях. Для B2C: відповідність вимогам замовника з першої деталі.

Широке вікно – менше переустановок. Вікно 120x100 мм перекриває більшість реальних ідентифікаційних полів. Конкуренти з вікном 60x25 мм потребують кількох проходів або переустановки деталі – ec1 завершує задачу за один цикл.

Електромагнітна технологія без ТО. Соленоїдний привід не має пневматичних клапанів, ущільнень та фільтрів. Менше вузлів – менше відмов. Витрати на обслуговування за рік наближаються до нуля, крім планової заміни стилуса.

Промислова ергономіка, проста як смартфон. Переналаштована програмна оболонка, кольоровий дисплей і мембранна клавіатура скорочують час освоєння до 1 години. Будь-який оператор, незалежно від досвіду, запускає маркування самостійно.

Особливості та переваги:

• Велике вікно маркування 120x100 мм: за один прохід наноситься повний ідентифікаційний блок – серійний номер, дата, партія, 2D-код – без переміщення деталі.

• Колонний формат з ходом 280 мм: маркувальна головка легко опускається до деталей різної висоти; градуйована колона виключає помилки позиціонування.

• Без пневматики – лише 220 В: соленоїдний привід знижує капітальні витрати та усуває потребу в обслуговуванні пневматичних вузлів.

• Маркування всіх типів поверхонь до 62 HRC: плоскі, циліндричні, увігнуті та опуклі поверхні; пластик, кольорові метали, нержавіюча та загартована сталь.

• Швидке освоєння за 1 годину: перепроектована інтуїтивна програмна оболонка мінімізує час навчання нових операторів.

• USB-порт для файлів маркування: миттєве завантаження нових шаблонів із ПК без складного налаштування або мережевих підключень.

Робочі середовища та поверхні застосування:

• Машинобудування та металообробка: серійне маркування корпусів, кришок, фланців, зубчастих коліс і підшипників на виробничому столі.

• Автомобільна промисловість: нанесення VIN-кодів, маркування компонентів трансмісії, підвіски та двигуна у відповідності до стандартів трасування.

• Електроніка та приладобудування: маркування металевих корпусів приладів, роз'ємів і монтажних плат із мінімальним зусиллям на деталь.

• Медичне та фармацевтичне обладнання: постійна ідентифікація хірургічних інструментів та корпусів з нержавіючої сталі для забезпечення трасування UDI.

• Складальні та ремонтні ділянки: маркування запчастин, ремонтних вузлів і відновлених компонентів для внутрішнього обліку та гарантійної ідентифікації.

Сценарії використання:

• Сценарій 1 – Серійне маркування корпусів редукторів: оператор встановлює деталь під колонну маркіратора ec1, налаштовує висоту голови одним рухом і запускає маркування серійного номера та 2D Datamatrix за один цикл.

• Сценарій 2 – Маркування хірургічних інструментів (UDI): нержавіюча сталь твердістю 55 HRC маркується унікальним ідентифікатором пристрою (UDI) для відповідності регуляторним вимогам MDR/FDA.

• Сценарій 3 – Ідентифікація деталей різної висоти: підприємство маркує різнотипні деталі (від плоских пластин до корпусів висотою 25 см) – хід колони 280 мм адаптується до кожної без переналаштування стола.

• Сценарій 4 – Маркування автомобільних компонентів: VIN-код та внутрішній партійний номер наносяться на деталі підвіски за один цикл маркування з повторюваністю ±0,05 мм.

• Сценарій 5 – Вирішення проблеми нечитабельних наклейок: коли паперові або поліетиленові наклейки на деталях відклеюються в умовах мастила або нагріву, ec1 наносить постійне ударне маркування, яке витримує будь-які виробничі умови.

Відгуки покупців:

• Поставили ec1 на ділянку маркування корпусів насосів. Вікно 120x100 – це ключова перевага: маркуємо серійний номер, дату і 2D-код за один прохід, раніше доводилося робити два переходи. Продуктивність виросла на 40%.

• Замінив пневматичний аналог – і нарешті забув про компресор, фільтри та продування. Підключив у розетку, завантажив файли через USB – і поїхало. Для нашого цеху це була найрозумніша інвестиція за рік.

• Маркуємо хірургічні інструменти зі сталі 420С для відповідності UDI. Якість маркування ідеальна навіть на полірованих поверхнях, код зчитується сканером з першого разу у 100% випадків.

• Програмний інтерфейс – дійсно простий. Новий оператор розібрався за годину без жодної інструкції. Зберіг шаблони на контролері – і зміна йде без зупинок.

• Для нашого виробництва запчастин (твердість 58–60 HRC) пристрій виявився ідеальним. Жодного пропуску точки, глибина маркування стабільна. Стилус виходить з ладу приблизно раз на 8 місяців – дуже нечасто.

• Оцінюю ec1 як надійний середній клас у лінійці SIC Marking. Ціна виправдана, особливо якщо рахувати економію на пневматиці і ТО. Брав для двох ліній – жодних нарікань за 14 місяців.

Технічні характеристики:

• Тип товару: стаціонарний колонний ударно-точковий (dot peen) маркіратор

• Робочий діапазон (вікно маркування): 120 x 100 мм

• Глибина маркування: до 0,2 мм (стандартна версія)

• Хід колони: 280 мм (вертикальна регулювання маркувальної голови)

• Просвіт під маркувальною головою: до 270 мм

• Сумісність: вбудований контролер E1 серії

• Сумісність з витратними матеріалами: карбід-вольфрамовий стилус, кут заточення 90°/120° (опція)

• Клей та адгезія: не застосовується – метод деформації матеріалу

• Стійкість: постійне маркування; стійке до мастил, лугів, температурних впливів та механічного стирання

• Фінішне покриття: порошкове фарбування (корпус), анодований алюміній (маркувальна голова)

• Вимоги безпеки: живлення 220 В / 50 Гц; відповідає вимогам директив ЄС щодо промислового електрообладнання CE

• Формфактор: настільна колонна маркувальна станція

• Температурний діапазон: робочий 0 °C … +50 °C; зберігання -20 °C … +70 °C

• Матеріал основи виробу: сталева колона, литий алюміній (маркувальна головка)

• Твердість поверхні, що маркується: пластик … загартована сталь до 62 HRC

• Відповідність вимогам: VIN, UDI (MDR), ISO 9001, стандарти трасування автомобільної та авіаційної промисловості

• Комплектація: маркувальна станція ec1 на колоні, вбудований контролер E1, кольоровий дисплей, мембранна клавіатура, карбід-вольфрамовий стилус, USB-кабель, програмне забезпечення, документація

• Колір: сірий / антрацит

• Вага: 16 кг

• Країна походження: Франція

• Модель: ec1

• Артикул: SIC Marking ec1 / SKU 2128267501

Як використовувати:

• Крок 1 – Встановлення та підключення: розмістіть маркіратор ec1 на стійкому виробничому столі та підключіть до мережі 220 В / 50 Гц.

• Крок 2 – Підготовка файлу маркування: на ПК за допомогою програмного забезпечення SIC Marking підготуйте шаблон маркування (текст, логотип, 2D Datamatrix) і збережіть на USB-носій.

• Крок 3 – Завантаження файлу на контролер: підключіть USB до порту контролера ec1 і завантажте потрібний файл маркування.

• Крок 4 – Позиціонування деталі та голови: встановіть деталь під маркувальну головку. Ослабте фіксатор колони, опустіть голову до потрібної висоти, затягніть фіксатор.

• Крок 5 – Введення змінних даних (за потребою): якщо шаблон містить змінні (серійний номер, дата), введіть їх через клавіатуру контролера або зчитайте штрих-кодом.

• Крок 6 – Запуск та перевірка: натисніть кнопку старту. Після завершення циклу перевірте маркування візуально або сканером; при необхідності скоригуйте глибину або швидкість у параметрах контролера.

Різновиди:

• Портативний ударно-точковий маркіратор SIC Marking e10-p63, вікно 60x25 мм – код товару 2128263297

• Портативний маркіратор металу SIC Marking E-touch, вікно 60x25 мм – код товару 1376896796

• Портативний маркіратор SIC Marking E-touch XL, вікно 120x50 мм – код товару 2866350502

• Маркувальна голка карбід-вольфрамова 100° для маркіраторів SIC Marking – код товару 1411954147

• Маркувальна голка карбід-вольфрамова 120° для маркіраторів SIC Marking – код товару 1411954148

• Мастило для маркіраторів SIC Marking – код товару 1215456934

Разом купують:

• Маркувальна голка карбід-вольфрамова 100° – змінний стилус для ec1

• Маркувальна голка карбід-вольфрамова 120° – для м'яких металів та пластику

• Мастило для маркіраторів SIC Marking – збільшує ресурс рухомих вузлів

• Магнітний притискач для фіксації деталей під колоною ec1

• Позиціонуюча накладка SIC Marking для точного позиціонування деталей

Питання та відповіді:

• Питання: Чим відрізняється ec1 від портативного маркіратора e10-p63?

  Ec1 – це стаціонарна колонна маркувальна станція з вікном 120x100 мм, призначена для серійного маркування деталей, що підкладаються під голову. E10-p63 – переносний пістолет з вікном 60x25 мм для маркування великогабаритних або нерухомих виробів безпосередньо в полі. Вибір залежить від того, чи деталь можна принести до маркіратора чи ні.

• Питання: Яка максимальна висота деталі, що маркується на ec1?

  Просвіт під маркувальною головою становить до 270 мм, хід колони – 280 мм. Це дозволяє маркувати деталі висотою від кількох міліметрів до приблизно 25 см без додаткових підставок.

• Питання: Чи підтримує ec1 маркування 2D Datamatrix і QR-кодів?

  Так. Вбудований контролер E1 підтримує генерацію та маркування буквено-цифрових рядків, логотипів, 1D штрих-кодів, 2D Datamatrix та QR-кодів у межах вікна 120x100 мм.

• Питання: Скільки часу займає освоєння маркіратора ec1 оператором?

  Перепроектований інтерфейс програмного забезпечення ec1 розрахований на освоєння базових задач маркування за 1 годину. Файли шаблонів готуються на ПК і завантажуються на контролер через USB без складних налаштувань.

• Питання: Чи потрібна пневматична лінія для ec1?

  Ні. Маркіратор ec1 використовує електромагнітний соленоїдний привід і працює виключно від стандартної мережі 220 В / 50 Гц. Компресор та пневматичні комунікації не потрібні.

Додаткова інформація:

Детальну технічну документацію та порівняльну таблицю моделей лінійки SIC Marking надають фахівці Ukrmark за запитом. Відеодемонстрацію роботи стаціонарного маркіратора SIC Marking ec1 у реальних виробничих умовах дивіться на каналі youtube.com/@salesukrmark.
