Блокіратор кнопок 22 мм Brady 139795

Блокіратор кнопок 22 мм Brady 139795 прозорий полікарбонат, LOTO OSHA 1910.147

Надійне блокування кнопок діаметром 22 мм для безпеки обладнання.
Сумісність з кнопками IEC та NEMA 22 мм
Відповідність стандарту OSHA 1910.147.
Модель: Brady 139795
Артикул: Brady 139795

• Універсальна сумісність: підходить для кнопок IEC та NEMA діаметром 22 мм – найпоширенішого промислового стандарту.

• Прозорий корпус: полікарбонатна кришка дозволяє візуально контролювати положення кнопки без зняття блокіратора.

• Монтаж за хвилину: клейка основа кріпиться без свердління і спеціального інструменту – пристрій для блокування кнопки готовий до роботи одразу.

• OSHA 1910.147: відповідає міжнародним вимогам LOTO (Lockout/Tagout) і забезпечує відповідність при аудитах безпеки.

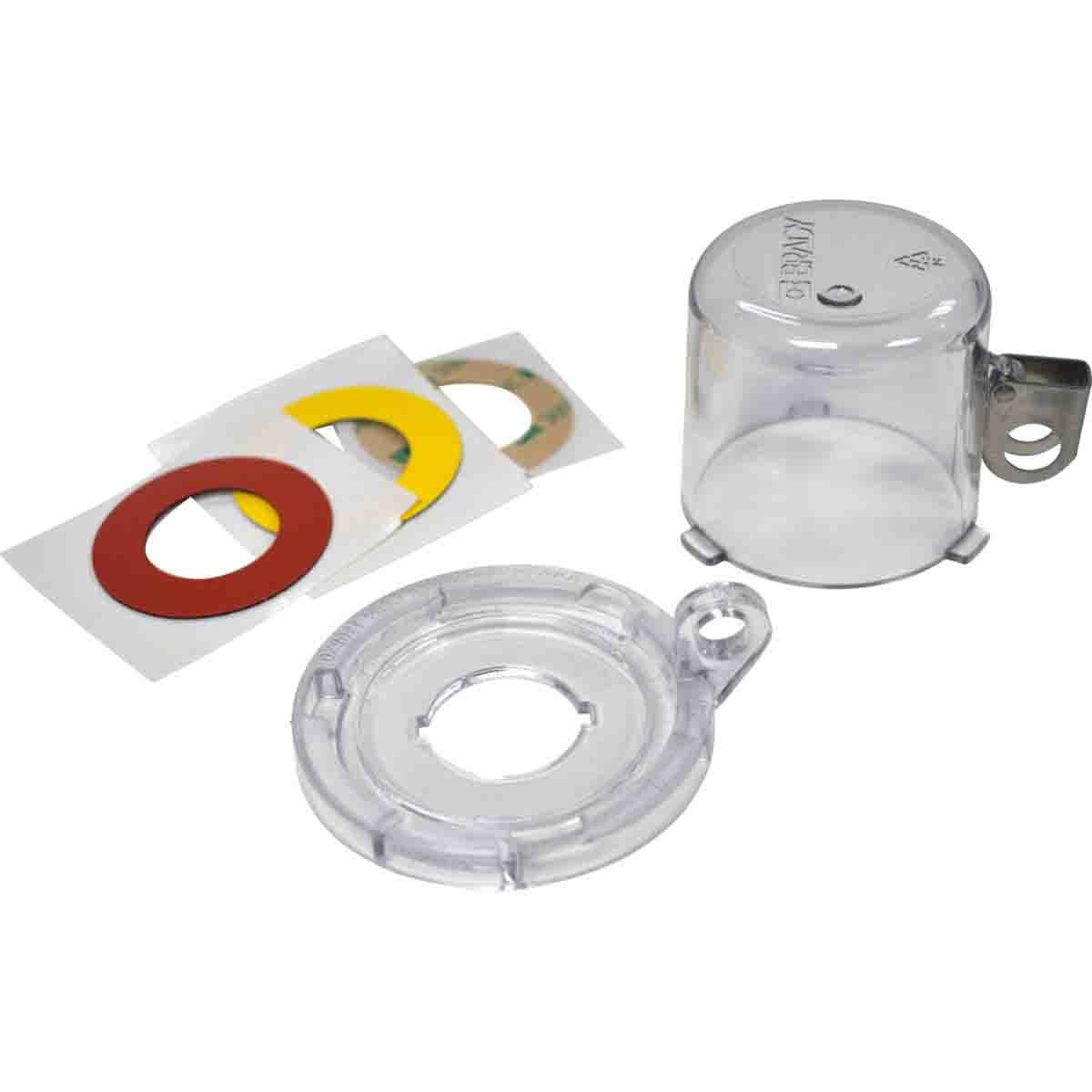

• Комплект включає все необхідне: база, прозора кришка, клейка основа, червона та жовта етикетки – захист кнопки «все в одному».

• Надійне блокування: один навісний замок фіксує кришку; максимальний діаметр дужки замка – 8 мм.

Блокіратор кнопок Brady 139795 – це промисловий пристрій блокування кнопок класу LOTO, розроблений для безпечного обслуговування обладнання. Пристрій накривача кнопки надійно запобігає несанкціонованому або випадковому запуску устаткування під час технічного обслуговування, налагодження чи ремонту. Захист кнопки встановлюється на стандартні кнопкові вимикачі IEC та NEMA діаметром 22 мм без додаткового інструменту та свердління. Прозорий корпус із полікарбонату дозволяє оператору миттєво оцінити стан кнопки, не знімаючи кришки. Пристрій для блокування кнопки сумісний із більшістю навісних замків безпеки Brady, діаметр дужки яких не перевищує 8 мм. Накривач кнопки Brady 139795 відповідає вимогам стандарту OSHA 1910.147, що полегшує проходження промислових аудитів безпеки на підприємствах. Brady – офіційний постачальник LOTO-рішень для провідних промислових підприємств України з 2005 року, а ukrmark.in.ua є авторизованим дилером Brady в Україні.

• Захист персоналу та відповідність нормативам: жодного компромісу з безпекою. Проблема: незаблокована кнопка – це пряма загроза. Випадковий запуск обладнання під час обслуговування щорічно призводить до серйозних травм на виробництві. Brady 139795 фізично унеможливлює активацію кнопки, повністю перекриваючи доступ до неї. Для B2B-підприємств (заводи, склади, об'єкти критичної інфраструктури) цей пристрій – обов'язковий елемент програми LOTO та запорука успішного проходження інспекцій охорони праці. Для малого бізнесу – доступний спосіб дотриматися вимог безпеки без великих витрат.
• Миттєва готовність і сумісність з парком обладнання: один розмір – тисячі кнопок. Проблема: різноманіття виробників панелей керування ускладнює підбір засобів блокування. Brady 139795 сумісний зі стандартними кнопками IEC і NEMA 22 мм – це охоплює переважну більшість промислових пультів. Клейка основа та базовий кронштейн монтуються без інструменту, а знімна прозора кришка використовується повторно. Результат: мінімальний час простою та відсутність витрат на монтаж для B2B-об'єктів з великим парком устаткування.
• Прозорий полікарбонат і надійна механіка: бачите стан – контролюєте процес. Проблема: непрозорі блокіратори приховують стан кнопки, змушуючи знімати захист для перевірки. Корпус Brady 139795 виготовлений із ударостійкого полікарбонату – матеріалу, що витримує температури від -20°C до +80°C і стійкий до мастил та розчинників у виробничих умовах. Прозора кришка забезпечує візуальний контроль без розблокування. Це критично важливо для B2B-операторів, де кожна хвилина простою коштує грошей.
• Ергономіка і комплектність «все включено»: встановив – забезпечений. Проблема: часто засоби блокування продаються без супровідних маркувальних елементів, і підприємство змушене докуповувати бирки окремо. Brady 139795 постачається у повній комплектації: база, прозора кришка, клейка основа, червона та жовта попереджувальні етикетки. Компактна конструкція (висота 49.6 мм, діаметр 64 мм) легко розміщується на густо оснащеній панелі. Один навісний замок – надійна фіксація для одного виконавця або груп з кількох спеціалістів.

• Попередження випадкового запуску: блокіратор фізично перешкоджає натисканню кнопки, що усуває головну причину виробничих аварій під час регламентних робіт.

• Візуальний контроль стану: прозора полікарбонатна кришка дає змогу перевірити положення кнопки (увімкнено/вимкнено) без зняття пристрою – що економить час і підвищує ситуаційну обізнаність оператора.

• Швидке встановлення без інструменту: монтаж займає менше хвилини завдяки клейкій основі; при потребі пристрій знімається і використовується повторно на іншому обладнанні.

• Стійкість до виробничих умов: полікарбонат витримує механічні удари, стійкий до мастил і агресивних хімічних речовин; робочий діапазон температур -20°C…+80°C забезпечує надійність у цехах, на відкритих майданчиках і в холодильних приміщеннях.

• Відповідність стандарту OSHA 1910.147: пристрій задовольняє вимоги міжнародних норм контролю небезпечної енергії, що спрощує оформлення документації з охорони праці та проходження аудитів.

• Повний комплект маркування: червона та жовта попереджувальні етикетки дозволяють одразу позначити заблоковане обладнання відповідно до процедури Tagout без додаткових витрат.

• Промислові підприємства (в приміщенні): виробничі цехи, пульти керування верстатами, конвеєрні лінії, енергетичні панелі.

• Відкриті виробничі майданчики (зовні): підстанції, компресорні станції, насосні агрегати; стійкий до перепаду температур -20°C…+80°C.

• Харчова та фармацевтична промисловість: умови підвищеної гігієни; полікарбонат не реагує на харчові мастила та стандартні миючі засоби.

• Склади та логістичні центри: навантажувально-розвантажувальне обладнання, сортувальні конвеєри, кнопки аварійного зупину.

• Комунальна та критична інфраструктура: насосні станції водопостачання, електричні розподільні щити, ліфтове та вентиляційне обладнання.

• Планове технічне обслуговування верстата: механік фіксує кнопку пуску на панелі ЧПК блокіратором Brady 139795, накладає навісний замок власним ключем і вішає tagout-бирку – процедура LOTO виконана повністю відповідно до OSHA 1910.147. Обслуговування проводиться без ризику випадкового запуску.

• Групове блокування при капітальному ремонті: кілька спеціалістів одночасно обслуговують агрегат. Brady 139795 дозволяє кожному виконавцю встановити власний замок (до 1 замка на один блокіратор); для більшої кількості виконавців використовується хасп Brady у поєднанні з цим пристроєм.

• Захист кнопки аварійного зупину (e-stop) від несанкціонованого скидання: після спрацювання аварійного зупину оператор встановлює Brady 139795 на кнопку e-stop, блокуючи її відновлення до завершення аналізу інциденту та дозволу відповідального інженера.

• Маркування неробочого обладнання: вузол виведено з експлуатації на тривалий термін; захист кнопки Brady 139795 з червоною попереджувальною етикеткою чітко сигналізує персоналу про заборону запуску без демонтажу пристрою.

• Вирішення колізії «хто забув зняти блокіратор»: прозора кришка дозволяє черговому інженеру миттєво візуально підтвердити наявність або відсутність замка, не заважаючи роботам поруч – що усуває необхідність підходити впритул і «щупати» панель руками.

• Використовую Brady 139795 вже третій рік на ділянці пневматичних пресів. Поставили одразу дванадцять штук на панелі пуску – монтаж завдяки клейкій основі зайняв менш як годину. Прозора кришка виявилася реально корисною: черговий з обходу бачить стан без підходу впритул. Полікарбонат тримається добре, хоча в нас бувають бризки мастила – жодного розтріскування за три сезони.
• Брали під аудит ISO 45001. Інспектор буквально показав пальцем саме на ці блокіратори Brady як на приклад правильного оформлення LOTO-точок. Артикул 139795, якщо хтось шукає – він у офіційному каталозі Brady як LOTO-72. Etikety у комплекті, не треба докуповувати окремо – це зекономило нам час на підготовку до перевірки.
• Замовляв для насосної станції – умови вуличні, взимку буває до -18°C. Нічого не потріскалось, замок сідає чітко. Єдине – для групового блокування краще брати разом із хаспом Brady, бо один пристрій розрахований на один замок. Але для одиночного виконавця – ідеальне рішення за свою ціну.
• На нашому заводі вже стоїть Brady 139795 на двадцяти чотирьох точках. Купили оптом через ukrmark.in.ua – менеджери оперативно оформили, прийшло швидко. Пристрій простий як двері, але саме ця простота і цінна: нові робочі розбираються з ним без додаткового інструктажу. Клейка основа тримає на сталевій панелі надійно, скидання не було жодного разу.
• Захист кнопки e-stop після інциденту – саме те, для чого брав. Прозора кришка дає змогу бачити, що кнопка вдавлена, без демонтажу пристрою. Зручна дрібниця, яка насправді важлива при розслідуванні НС. Відповідність OSHA 1910.147 підтверджена документацією від Brady – юристи підприємства задоволені.

• Тип товару: пристрій блокування кнопкового вимикача (push button lockout device), LOTO
• Робочий діапазон: кнопки діаметром 22 мм
• Сумісність: стандарти IEC та NEMA, кнопкові вимикачі 22 мм, кнопки аварійного зупину e-stop 22 мм
• Сумісність з витратними матеріалами: навісні замки безпеки Brady та сторонніх виробників з діаметром дужки до 8 мм; 1 замок одночасно
• Клей та адгезія: знімна клейка основа для монтажу на рівних поверхнях без свердління
• Стійкість: стійкий до мастил, розчинників, механічних ударів; температурний діапазон -20°C…+80°C
• Фінішне покриття: прозорий полікарбонат без додаткового покриття
• Вимоги безпеки: відповідність OSHA 29 CFR 1910.147 (Control of Hazardous Energy – Lockout/Tagout)
• Формфактор: накривач-блокіратор із базою, прозорою кришкою та клейким кронштейном
• Температурний діапазон: -20°C до +80°C
• Матеріал основи або виробу: прозорий полікарбонат (ударостійкий)
• Відповідність вимогам: OSHA 1910.147; California Prop 65: маркування не вимагається
• Комплектація: 1 × база, 1 × прозора кришка, 1 × клейка основа, 1 × червона попереджувальна етикетка, 1 × жовта попереджувальна етикетка
• Колір: прозорий (Clear)
• Габарити основної частини: висота 49,6 мм × діаметр 64 мм
• Розміри виробу: 6,4 × 6,4 × 5,0 см
• Кількість в пакуванні: 1 шт.
• Вага пакування: нетто близько 100 г
• Розміри пакування: 10,0 × 8,0 × 6,5 см
• Країна походження: Мексика (бренд Brady®, США)
• Модель: Brady 139795
• Артикул: Brady 139795

• Крок 1 – Ідентифікація джерел небезпечної енергії: визначте всі джерела живлення обладнання та знайдіть кнопковий вимикач або e-stop діаметром 22 мм, що підлягає блокуванню.

• Крок 2 – Знеструмлення та вимкнення: переведіть обладнання в стан повного вимкнення відповідно до процедури LOTO підприємства; натисніть і утримайте кнопку у вимкненому положенні.

• Крок 3 – Встановлення бази: зніміть захисну плівку з клейкої основи Brady 139795 і щільно притисніть базу до панелі навколо кнопки, вирівнявши центральний отвір (діаметр 23 мм) по осі кнопки.

• Крок 4 – Накриття кришкою та фіксація замком: встановіть прозору полікарбонатну кришку на базу, суміщаючи вушко замка, та вставте дужку навісного замка безпеки Brady (діаметр дужки до 8 мм) через проушину; замкніть замок.

• Крок 5 – Нанесення tagout-бирки: прикріпіть попереджувальну бирку (входить до комплекту: червона або жовта) або персональну tagout-бирку Brady до замка, вказавши ім'я відповідального та дату встановлення блокіратора.

• Крок 6 – Перевірка та верифікація: переконайтеся, що кнопка не натискається з зусиллям, а замок надійно утримує кришку; через прозору кришку візуально підтвердіть стан кнопки.

• Крок 7 – Зняття після завершення робіт: тільки відповідальний виконавець знімає власний замок, прибирає кришку і базу; перед поверненням обладнання в роботу переконайтеся, що всі виконавці вийшли за межі небезпечної зони.

• Блокіратор кнопки Brady 130820, 22 мм, червоний, e-stop і стандартна кнопка – код Brady 130820

• Блокіратор кнопки Brady 139796, 30 мм, прозорий полікарбонат, LOTO – код Brady 139796

• Блокіратор кнопки Brady 65699, 30 мм, червона кришка, OSHA 1910.147 – код Brady 65699

• Блокіратор кнопки Brady 104731, великий діаметр, прозорий, для нестандартних кнопок – код Brady 104731

• Блокіратор кнопки аварійного зупину Brady 65698, e-stop грибкового типу 40 мм – код Brady 65698

• Навісні замки безпеки Brady: замки LOTO з нейлоновим корпусом, діаметр дужки 6 мм, сумісні з Brady 139795 – переглянути категорію промислової безпеки LOTO

• Хасп Brady (LOTO hasp): дозволяє встановити до 6 замків одночасно при груповому блокуванні разом із Brady 139795 – переглянути категорію LOTO

• Tagout-бирки Brady: попереджувальні бирки для маркування заблокованого обладнання в комплексі з пристроями Brady 139795 – переглянути маркування Brady

• Станції LOTO Brady: стаціонарні і мобільні станції для зберігання та видачі засобів блокування Brady – переглянути категорію LOTO

• Набори LOTO Brady: комплекти засобів блокування для запуску програми LOTO з нуля – включають блокіратори, замки, хаспи, бирки – переглянути категорію LOTO

• Для яких кнопок підходить Brady 139795?

  Brady 139795 розроблений для стандартних кнопкових вимикачів та кнопок аварійного зупину (e-stop) діаметром 22 мм стандартів IEC та NEMA. Це найпоширеніший промисловий типорозмір, що охоплює обладнання більшості виробників: Siemens, Schneider Electric, ABB, Eaton, Moeller та інших.

• Скільки замків можна встановити одночасно на Brady 139795?

  Одночасно можна встановити один навісний замок з максимальним діаметром дужки 8 мм. Якщо на обладнанні працює кілька виконавців одночасно і необхідне групове блокування, рекомендується використовувати хасп Brady разом із Brady 139795 – це дозволить зафіксувати до 6 особистих замків.

• Чи можна використовувати Brady 139795 повторно після зняття?

  Так, прозора полікарбонатна кришка та база є багаторазовими. Клейка основа призначена переважно для первинного монтажу; при повторному встановленні на новому місці рекомендується придбати запасну клейку основу Brady. Кришка і база залишаються придатними до використання за умови відсутності механічних пошкоджень.

• Чи відповідає Brady 139795 вимогам українського законодавства з охорони праці?

  Brady 139795 сертифікований за стандартом OSHA 29 CFR 1910.147, що є міжнародним еталоном для систем LOTO. Вимоги ДСТУ та Правил охорони праці України щодо блокування джерел небезпечної енергії узгоджені з принципами OSHA. Наявна документація Brady підтверджує відповідність і може бути надана для внутрішнього аудиту або перевірки інспекцією праці.

• Яка різниця між Brady 139795 (прозорий) та Brady 130820 (червоний)?

  Brady 139795 має прозору кришку, що дозволяє візуально контролювати стан кнопки без зняття блокіратора. Brady 130820 має непрозору червону кришку, яка є більш помітною на панелі та виключає будь-який сумнів щодо стану кнопки. Обидва пристрої сумісні з кнопками 22 мм IEC/NEMA і мають ідентичні механічні характеристики.

• Чи підходять замки Brady до дужки діаметром більше 8 мм?

  Ні. Отвір у вушку Brady 139795 розрахований на дужку навісного замка максимальним діаметром 8 мм (0,32 дюйма). Замки з більшим діаметром дужки не пройдуть через проушину. Переважна більшість замків безпеки Brady серії Safety Padlock мають дужку 6 мм і повністю сумісні з цим пристроєм.

Повну технічну документацію, сертифікати та інструкції зі встановлення Brady 139795 можна завантажити на офіційному сайті Brady: bradyid.com. Відеоогляд пристроїв Brady для блокування кнопок та рекомендації щодо побудови програм LOTO дивіться на YouTube-каналі ukrmark.in.ua: youtube.com/@salesukrmark. Консультацію щодо підбору комплексного рішення LOTO для вашого підприємства можна отримати у фахівців UKRMARK за телефонами на сайті ukrmark.in.ua.
