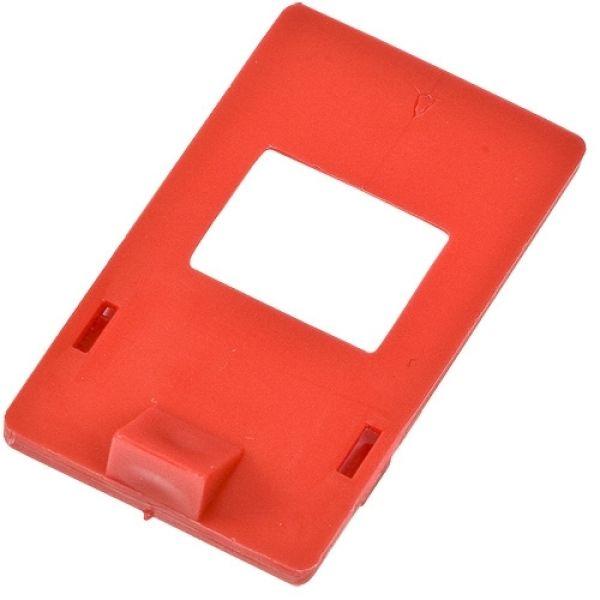

Блокуюча накладка 277 Вольт 1шт Brady 65404-1

Блокувальна накладка Brady 65404 для автоматів 120/277 В поліпропілен 1шт червона

• Clamp-on монтаж без отворів: блокувальна кліпса встановлюється на автоматичний вимикач без свердління – економить час і не пошкоджує обладнання.

• Широка сумісність: блокувальний фіксатор підходить для однополюсних і багатополюсних автоматів з внутрішнім спрацюванням на 120/277 В.

• Виключає несанкціоноване включення: захисна накладка LOTO фізично блокує важіль комутаційного апарата під час технічного обслуговування.

• Сертифікація UL 94 HB: матеріал відповідає вимогам пожежної безпеки – безпека персоналу підтверджена незалежним органом.

• Компактний формфактор: ширина 28,7 мм / висота 50,74 мм – легко розміщується у вузьких монтажних панелях і щитах.

• Температурний діапазон від -20 °C до +80 °C: стійкість у холодних складах і гарячих виробничих приміщеннях.

Brady 65404 – це блокувальна накладка (кліпса-фіксатор) для процедур Lockout/Tagout (LOTO), яка надягається на автоматичний вимикач без отвору в корпусі. Захисна накладка Brady виключає будь-яку можливість несанкціонованого включення електроланцюга під час планового або аварійного технічного обслуговування. Блокувальний затискач сумісний з однополюсними і багатополюсними автоматами з внутрішнім спрацюванням класу 120/277 В, що охоплює переважну більшість промислових і комерційних розподільних щитів. Виготовлена з червоного поліпропілену з сертифікацією UL 94 HB, блокувальна кліпса для автомата стійка до температур від -20 °C до +80 °C. Кріплення виконується кліп-on способом – без інструментів, за лічені секунди. Під отвір замка максимальний діаметр дужки – 7,1 мм (9/32 дюйма). Комплект містить 1 накладку-фіксатор. Вироблено в США. .

• Нульовий ризик випадкового включення: ваш персонал захищений фізично, а не тільки на папері. Проблема: тільки знак "Не вмикати" або бирка без фізичного блокування – це ризик і порушення вимог OSHA/НПАОП. Рішення: накладка Brady 65404 механічно фіксує важіль автомата у вимкненому положенні – жодне стороннє відмикання неможливе без ключа замка. Для B2B (заводи, дата-центри): значне скорочення кількості нещасних випадків і штрафних санкцій регуляторів. Для B2C (обслуговуючі організації, ФОП-електрики): відповідність вимогам замовника та страховим стандартам без додаткових витрат.
• Монтаж за 5 секунд без свердління: mінімум простою під час планового обслуговування. Проблема: традиційні засоби блокування потребують доробки обладнання або додаткових кріплень. Рішення: clamp-on конструкція просто надягається на корпус автомата – кліпса утримується власним пружним зусиллям і додатково фіксується замком. Для B2B: прискорення процедур LOTO на великих об'єктах, де щодня блокуються десятки ввідних. Для B2C: зрозуміла, безінструментальна установка без залучення додаткового спеціаліста.
• Один фіксатор – сотні автоматів: широка сумісність знижує номенклатуру LOTO-запасів. Проблема: різні моделі автоматів потребують різних засобів блокування, що ускладнює складське управління. Рішення: накладка Brady 65404 працює з широким діапазоном однополюсних і багатополюсних комутаційних апаратів 120/277 В із внутрішнім спрацюванням. Для B2B: стандартизація запасів LOTO по всьому підприємству. Для B2C: один артикул вирішує більшість завдань без зайвих замовлень.
• UL 94 HB + поліпропілен: надійність, підтверджена незалежною сертифікацією. Проблема: дешеві аналоги руйнуються під впливом ультрафіолету, хімікатів або температурних перепадів. Рішення: матеріал корпусу – самозатухаючий поліпропілен з класом горючості UL 94 HB і робочим діапазоном від -20 °C до +80 °C. Для B2B: відповідність корпоративним стандартам безпеки й аудитам ISO 45001. Для B2C: впевненість, що блокуючий аксесуар не стане причиною займання або відмови в критичний момент.

Особливості та переваги:

• Блокувальна кліпса Brady 65404 надягається безпосередньо на автоматичний вимикач без будь-яких отворів у корпусі панелі – не потрібні ні свердлення, ні додаткові кріпильні елементи, що суттєво прискорює виконання процедур LOTO на діючому об'єкті.
• Конструкція забезпечує гарантоване утримання важеля автомата у вимкненому положенні навіть на автоматах із довгим ковзним ходом перемикача, що усуває один з найчастіших "технічних прогалин" у програмах управління енергонебезпечними джерелами.
• Отвір під дужку замка приймає шакл діаметром до 7,1 мм – сумісний з більшістю стандартних замків Brady серії Nylon Safety Padlock, що дає змогу сформувати єдину систему LOTO без закупівлі спеціальних аксесуарів.
• Яскраво-червоний колір поліпропіленового корпусу відповідає міжнародним колірним кодам LOTO (OSHA 29 CFR 1910.147), що дозволяє мгновенно ідентифікувати заблоковане обладнання навіть у складних умовах освітлення промислового цеху.
• Температурна стійкість від -20 °C до +80 °C забезпечує коректну роботу накладки як у холодильних камерах і холодних складах, так і в прегрітих технологічних приміщеннях – без деформації корпусу або крихкості матеріалу.

Робочі середовища та поверхні застосування:

• Середовище: приміщення (indoor) – розподільні щити, електричні шафи, серверні кімнати, виробничі панелі управління.
• Застосовується на: стандартних автоматичних вимикачах 120/277 В однополюсного і багатополюсного типу з внутрішнім спрацюванням та без монтажних отворів у корпусі; пластикові корпуси автоматів провідних виробників (Siemens, ABB, Schneider Electric, Eaton, ІЕК та ін.).
• Умови зберігання: від -20 °C до +80 °C без обмежень по вологості (за відсутності агресивних хімікатів, що руйнують поліпропілен).

Сценарії використання:

• Сценарій 1 – Планове технічне обслуговування виробничого обладнання: інженер знеструмлює верстат через розподільчий щит, надягає Brady 65404 на відповідний автомат, встановлює замок Brady і вішає бирку LOTO. Жоден колега не може подати напругу до завершення робіт.
• Сценарій 2 – Ремонт електропроводки в офісному або комерційному приміщенні: електрик блокує груповий автомат квартирного або офісного щита, виконує роботи впевнено – фіксатор Brady 65404 унеможливлює випадкове включення іншими мешканцями або персоналом.
• Сценарій 3 – Аварійне відключення на дата-центрі: черговий інженер негайно блокує автомат стійки після спрацювання захисту – clamp-on конструкція не вимагає пошуку інструментів; монтаж займає 5 секунд навіть у стресовій ситуації.
• Сценарій 4 – Аудит та інспекція системи LOTO на підприємстві: служба охорони праці стандартизує засоби блокування в усіх електрощитах на об'єкті. Brady 65404 дає змогу впровадити єдиний сертифікований стандарт LOTO без перепроектування існуючих щитів.
• Сценарій 5 – Усунення несправностей автомата з довгим ходом перемикача: стандартні блокувальні пристрої ковзають на автоматах із нестандартно довгим ковзним ходом. Додатковий фіксатор-кліпса Brady 65404 забезпечує позитивне утримання навіть у таких нетипових випадках.

Відгуки покупців:

• Взяли кілька штук для щита на виробництві. Встановлюється буквально секунди – просто клацнув на автомат, повісив замок Brady, і все, ніхто не подасть напругу без твого відома. Матеріал щільний, не гнеться зайве. Для LOTO-процедур – ідеальна дрібниця, яка реально рятує нерви під час ревізії кабельних трас.
• Використовую в серверній кімнаті. Раніше просто вішали бирку і молилися. Тепер клацнув кліпсу Brady на потрібний автоматичний вимикач, замкнув – і спокійно йдеш міняти блок живлення. Відповідає нашим внутрішнім стандартам LOTO і вимогам ISO 45001 без жодних додаткових доробок.
• Хорошая штука для промислової безпеки. Єдиний нюанс – треба уважно перевіряти типорозмір свого автомата, бо не всі вузькі однополюсники однаково добре тримають. Але на стандартних АВ Schneider і Siemens тримається чудово, не провалюється і не болтається. Клас горючості UL 94 HB – для мене це важливо в умовах закритого електрощита.
• Брав цілу партію для уніфікації LOTO на кількох об'єктах. Ціна адекватна для Brady. Замки Brady Nylon входять у дужку без проблем. Єдине – беріть із запасом, бо один раз не зорієнтувалися і довелося дозамовляти.
• Компактна річ, займає мінімум місця в кишені монтажника. Швидко надягається навіть у рукавицях, хоча це вже ситуативно. Після зміни знімається також легко – жодних подряпин на корпусі автомата.

Технічні характеристики:

• Тип товару: блокувальна кліпса-накладка для автоматичного вимикача (circuit breaker lockout cleat), clamp-on тип
• Робочий діапазон: автоматичні вимикачі на 120/277 В змінного струму
• Сумісність: однополюсні та багатополюсні АВ з внутрішнім спрацюванням без монтажних отворів у корпусі; сумісний з Brady 65965 та аналогічними clamp-on блокувальними пристроями
• Сумісність з витратними матеріалами: замки Brady Nylon Safety Padlock та будь-які замки з діаметром дужки до 7,1 мм; бирки LOTO Brady серій 65515, 65519
• Клей та адгезія: не застосовується (механічне кліп-on кріплення без клейового шару)
• Стійкість: стійкий до стандартних промислових мастил і охолоджуючих рідин; не стійкий до концентрованих органічних розчинників
• Фінішне покриття: не застосовується; монолітний поліпропіленовий корпус
• Вимоги безпеки: UL 94 HB (горючість), відповідає вимогам OSHA 29 CFR 1910.147 (LOTO)
• Формфактор: кліпса-накладка (cleat) для clamp-on блокувальних пристроїв
• Температурний діапазон: від -20 °C до +80 °C
• Матеріал основи або виробу: поліпропілен (PP), UL 94 HB
• Відповідність вимогам: UL 94 HB; OSHA 29 CFR 1910.147
• Комплектація: 1 блокувальна кліпса-накладка Brady 65404 (замок у комплект не входить)
• Колір: червоний
• Габарити основної частини: ширина 28,7 мм х висота 50,74 мм х глибина 7,4 мм
• Розміри виробу: 5,07 см (висота) х 2,87 см (ширина) х 0,74 см (глибина)
• Кількість в пакуванні: 1 шт
• Вага пакування: нетто близько 15 г
• Розміри пакування: 8,0 см х 5,5 см х 2,0 см
• Країна походження: США
• Модель: Brady 65404
• Артикул: Brady 65404

Як використовувати:

• Крок 1 – Знеструмлення: переведіть автоматичний вимикач у положення "Вимкнено" (OFF). Переконайтеся, що вся небезпечна енергія розряджена.
• Крок 2 – Встановлення кліпси: притисніть блокувальну накладку Brady 65404 до нижньої частини корпусу clamp-on блокувального пристрою (наприклад, Brady 65965) або безпосередньо на автомат – до характерного клацання фіксатора.
• Крок 3 – Блокування замком: проведіть дужку замка Brady (діаметр до 7,1 мм) через отвір накладки і замкніть. Перевірте, що важіль автомата не рухається.
• Крок 4 – Навішування бирки LOTO: прикріпіть до замка персональну бирку Lockout/Tagout з вашим ім'ям, датою і підписом відповідно до внутрішньої процедури LOTO.
• Крок 5 – Перевірка ("Try-out"): спробуйте перевести автомат у положення "Увімкнено". Переконайтеся, що блокування утримує важіль. Виконайте роботи у повній безпеці.
• Крок 6 – Зняття блокування: після завершення всіх робіт і виведення персоналу з небезпечної зони зніміть свій замок і бирку, потім вийміть кліпсу Brady 65404. Подайте напругу лише після того, як усі учасники робіт зняли власні замки.

Різновиди аналогічних товарів LOTO у магазині ukrmark.in.ua:

• Clamp-on блокуватор автомата 480/600 В Brady 65397 – код товару 65397-1
• Блокуватор автомата без отвору однополюсний Brady 65396 – код товару 65396-1
• Замок безпеки нейлоновий Brady 65674 Red Nylon Safety Padlock – код товару 65674
• Хасп безпеки Brady 65375 Steel Lockout Hasp 38 мм – код товару 65375
• Бирка LOTO Brady 65519 "Do Not Operate" – код товару 65519
• Станція LOTO Brady 51172 Basic Lockout Station – код товару 51172
• Набір LOTO Brady 153669 Electrical Breaker Lockout Kit – код товару 153669

Разом купують:

• Замки безпеки Brady Nylon Safety Padlock: Замки Brady для LOTO – офіційний дилер Brady в Україні
• Хаспи безпеки Brady: Групові хаспи Brady – блокування кількома замками одночасно
• Бирки LOTO Brady "Do Not Operate": Бирки Lockout/Tagout Brady – каталог укрмарк
• Blokatory задвижок та клапанів Brady: Блокіратори задвіжок Brady – повна лінійка LOTO
• Станції та набори LOTO Brady: Станції Lockout Brady – комплексні рішення безпеки

Питання та відповіді (FAQ):

• На які автомати підходить Brady 65404?

  Кліпса Brady 65404 сумісна з однополюсними та багатополюсними автоматичними вимикачами на 120/277 В змінного струму із внутрішнім спрацюванням, що не мають монтажних отворів у корпусі. Вона розроблена передусім як додатковий елемент для clamp-on блокувальних пристроїв Brady серії 65965, але також може застосовуватися самостійно на автоматах із довгим ковзним ходом. Перед замовленням рекомендуємо звірити габарити корпусу вашого АВ з розмірами накладки (28,7 мм х 50,74 мм).

• Чи входить замок у комплект поставки?

  Ні, Brady 65404 поставляється лише з однією блокувальною кліпсою-накладкою. Замок необхідно придбати окремо. Рекомендуємо замки Brady Nylon Safety Padlock з діаметром дужки до 7,1 мм (9/32 дюйма) – вони ідеально підходять за розміром отвору накладки і входять у стандарт LOTO-програм.

• Яким вимогам відповідає Brady 65404?

  Накладка Brady 65404 відповідає стандарту горючості UL 94 HB, що підтверджує самозатухання матеріалу. Конструктивно вона виконана відповідно до вимог OSHA 29 CFR 1910.147 – основного американського стандарту з контролю небезпечних джерел енергії (LOTO). В Україні ці вимоги корелюють із НПАОП 0.00-1.29-97 та стандартами ISO 45001 щодо управління охороною праці.

• Скільки замків можна повісити на одну накладку?

  Конструкція Brady 65404 передбачає один отвір для одного замка. Якщо процедура LOTO вимагає групового блокування кількома замками (наприклад, за участі кількох виконавців), рекомендуємо додатково використати хасп безпеки Brady – груповий хасп дозволяє повісити від 2 до 6 замків одночасно на одну точку блокування.

• Чи можна використовувати Brady 65404 на автоматах 480/600 В?

  Ні. Brady 65404 розрахована виключно на автомати класу 120/277 В. Для мереж 480/600 В Brady випускає окремий блокуватор – Brady 65397, який має інші габарити і більш масивну конструкцію. Змішування типів несумісних пристроїв є порушенням процедури LOTO і може призвести до неповного блокування.

• Як правильно зберігати та обслуговувати накладку Brady 65404?

  Накладка не потребує спеціального обслуговування. Зберігайте при температурі від -20 °C до +80 °C, уникайте тривалого контакту з концентрованими органічними розчинниками (ацетон, толуол), які можуть деградувати поліпропілен. Рекомендується щорічна візуальна інспекція на предмет тріщин або деформацій корпусу. У разі механічного пошкодження кліпсу слід замінити – Brady не рекомендує ремонтувати засоби LOTO.

Додаткова інформація:

Детальну технічну документацію, специфікації та сертифікати на Brady 65404 можна знайти на офіційному сайті виробника: bradyid.com – Cleats for Clamp-On Breaker Lockouts 65404. Практичні відео з огляду засобів LOTO Brady та рекомендації щодо побудови програми Lockout/Tagout на підприємстві дивіться на каналі UKRMARK: youtube.com/@salesukrmark. Наші фахівці проконсультують із підбором засобів LOTO під конкретний тип обладнання та допоможуть укомплектувати повний набір для вашого підприємства.
