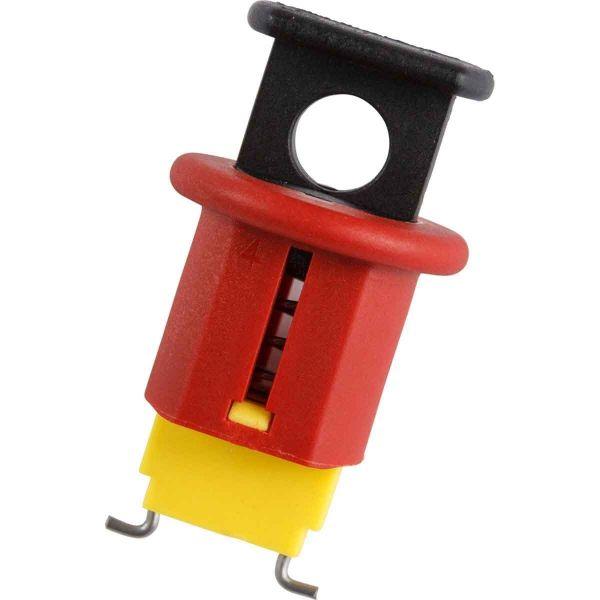

Блокатор полюсних автоматів Brady 149433 із середнім затиском

Блокатор полюсних автоматів Brady 149433 для ABB MS325 із середнім затиском 15.8 мм

 🎯Для надійного захисту автоматичних вимикачів типу ABB MS325.

• Блокіратор автоматів Brady 149433 – спеціально розроблений для серії ABB MS325

• Пристрій блокування вимикача встановлюється однією рукою без інструментів

• Замок LOTO фіксує автомат у положенні «Вимкнено» для безпечного обслуговування

• Розширений наконечник типу Pin-Out Wide забезпечує надійне блокування

• Виготовлений із діелектричного склонаповненого нейлону – не проводить струм

• Відповідає стандартам OSHA 29 CFR 1910.147 та ANSI Z244.1

Блокіратор автоматичного вимикача Brady 149433 – це спеціалізований пристрій блокування серії ABB MS325 для процедур LOTO (Lockout/Tagout). Замковий фіксатор вимикача встановлюється однією рукою без будь-якого інструменту та надійно утримує автомат у положенні «Вимкнено» під час технічного обслуговування обладнання. Розширений наконечник Pin-Out Wide охоплює рукоятку автомата з підвищеною надійністю, а великий отвір для дужки замка дозволяє навісити стандартний замок безпеки діаметром до 8,1 мм. Корпус виготовлений із склонаповненого нейлону – матеріалу, що не проводить електричний струм – що виключає ризик короткого замикання при установці. Блокуючий пристрій відповідає вимогам OSHA 29 CFR 1910.147 і є обов'язковим елементом будь-якої програми промислової безпеки на виробництві, у розподільних щитах та сервісних центрах.

Точна сумісність – нульовий ризик помилки монтажу: На виробництві кожна хвилина простою коштує грошей. Унікальна геометрія Brady 149433 розроблена виключно під серію ABB MS325, тому встановлення займає секунди і не потребує підбору адаптерів. Для B2B-сектора (промислові підприємства, сервісні бригади) – це гарантія правильного блокування з першої спроби. Для малого бізнесу – економія часу та виключення людської помилки.

Діелектричний корпус – захист від удару струмом під час монтажу: Склонаповнений нейлон не проводить електричний струм навіть при контакті з активними шинами поблизу автомата. Це усуває головний «біль» електриків і інженерів з безпеки – ризик ураження струмом при неповному знятті напруги. Для B2B – відповідність вимогам охорони праці; для B2C – впевненість при самостійному обслуговуванні щита.

Монтаж без інструменту за 3 секунди – OSHA-сертифіковане рішення: Механізм Pin-Out Wide фіксується натисканням однієї руки. Немає потреби в ключах, викрутках чи адаптерах. Brady 149433 відповідає OSHA 29 CFR 1910.147 та ANSI Z244.1, що закриває питання аудиторських перевірок і страхових вимог. Для великих підприємств – стандартизація процедур LOTO; для малого бізнесу – готове рішення «з коробки».

Отвір для повнорозмірного замка – реальна перешкода несанкціонованому ввімкненню: Розширений отвір приймає дужку замка діаметром до 8,1 мм – більшість стандартних замків LOTO підходить без переходників. Це означає, що кожен член бригади навішує власний замок, і вимикач не буде увімкнено до зняття всіх замків. Для великого виробництва – можливість групового блокування; для невеликих майстерень – захист від випадкового вмикання.

Особливості та переваги:

• Блокіратор Brady 149433 усуває ризик несанкціонованого або випадкового увімкнення автоматичного вимикача серії ABB MS325 під час технічного обслуговування – це безпосередньо захищає персонал від ураження електричним струмом та відповідає вимогам OSHA 29 CFR 1910.147.
• Корпус зі склонаповненого нейлону є повністю діелектричним, тому монтаж можливий навіть за неповного зняття напруги в сусідніх ланцюгах без ризику короткого замикання.
• Механізм установки без інструменту дозволяє зафіксувати або зняти блокіратор однією рукою за 3–5 секунд, що критично важливо при аварійних зупинках або регламентному обслуговуванні.
• Розширений наконечник Pin-Out Wide охоплює рукоятку ABB MS325 з надлишковим перекриттям, унеможливлюючи часткове зміщення вимикача у положення «Увімкнено».
• Один блокіратор підтримує навішування до одного замка безпеки, що дозволяє реалізовувати процедури індивідуального та групового LOTO без додаткового обладнання.
• Компактні габарити 41 х 21 х 24 мм дозволяють розміщувати пристрій у щільно заповнених розподільних щитах без конфлікту з сусідніми автоматами.

Робочі середовища та поверхні застосування:

Блокіратор Brady 149433 призначений для застосування у закритих приміщеннях: виробничі цехи, технологічні лінії, електрощитові кімнати, серверні, розподільні підстанції, будівельні об'єкти на стадії монтажу електрообладнання, ремонтні майстерні та сервісні центри. Пристрій встановлюється безпосередньо на клавішу або ручку автоматичного вимикача ABB MS325 у однополюсному та багатополюсному виконанні. Склонаповнений нейлон стійкий до мастил, технічних рідин та звичайних промислових розчинників, що робить блокіратор придатним для використання у машинобудівних і хімічних виробництвах з помірним рівнем хімічного забруднення. Допустимий діапазон робочих температур відповідає типовим умовам закритих промислових об'єктів.

Сценарії використання:

• Плановий ТО промислового обладнання: перед початком регламентного обслуговування електромотора чи верстата електрик встановлює Brady 149433 на автомат живлення ABB MS325, навішує власний замок LOTO і вилучає ключ – ніхто не зможе увімкнути обладнання до завершення робіт і зняття замка.
• Аварійна зупинка лінії: при нештатній ситуації оператор миттєво встановлює блокіратор однією рукою без інструменту, забезпечуючи надійне відключення ділянки ланцюга та унеможливлюючи повторний запуск до усунення несправності.
• Групове блокування (Group Lockout): при роботах, де задіяні кілька спеціалістів, кожен навішує власний замок безпеки на Brady 149433 – вимикач залишається заблокованим доти, доки останній учасник бригади не зніме свій замок, що відповідає вимогам OSHA щодо групових процедур LOTO.
• Сертифікаційний аудит підприємства: служба охорони праці проводить перевірку відповідності процедур блокування вимогам OSHA 29 CFR 1910.147 – наявність Brady 149433 підтверджує використання сертифікованих засобів блокування та спрощує проходження аудиту без додаткових коментарів.
• Обслуговування розподільного щита в офісній будівлі: технік сервісної компанії встановлює Brady 149433 на автомат ABB MS325 у щиті, ізолюючи ділянку від напруги під час заміни комутаційного обладнання або прокладання нової кабельної траси, зберігаючи при цьому живлення на решті автоматів щита.

Відгуки покупців:

• Взяли одразу 10 штук для нашого цеху – на всі автомати MS325. Монтується буквально за секунду однією рукою, замок діаметром 8 мм заходить без проблем. Зручніше, ніж попередні блокіратори іншого виробника, які ми використовували раніше. Повністю закрили питання аудиту з охорони праці.
• Якісна пластмаса, не люфтить після установки. Спочатку думав, що за такі гроші буде щось кустарне – але ні, відчувається продуманість конструкції. Розширений наконечник реально краще тримає рукоятку автомата, порівняно зі звичайним pin-in типом.
• Купував для обслуговування невеликого виробничого майданчика. Brady 149433 підійшов ідеально під наші ABB MS325. Єдине – треба чітко розуміти, що він заточений саме під цю серію автоматів, для інших моделей потрібно дивитись інші артикули.
• Мені як головному енергетику важлива документація – Brady надає сертифікати відповідності OSHA та ANSI, що дуже зручно для звітності. Сам пристрій надійний, діелектричний корпус – обов'язкова вимога для наших умов. Рекомендую.
• Брав як пробу 2 штуки, зараз замовив ще 5. Встановлюється без викруток – це важливо, коли руки зайняті. Колір червоний – добре видно на щиті.

Технічні характеристики:

• Тип товару: блокіратор автоматичного вимикача (circuit breaker lockout), тип Pin-Out Wide
• Робочий діапазон: однополюсні та багатополюсні автоматичні вимикачі серії ABB MS325
• Сумісність: автоматичні вимикачі ABB MS325 Series (ручні пускачі двигунів)
• Сумісність з витратними матеріалами: замки безпеки з дужкою діаметром до 8,1 мм (5/16"); підтримує навішування 1 замка
• Клей та адгезія: не застосовується; механічна фіксація на рукоятці вимикача
• Стійкість: стійкий до мастил, технічних рідин, слабких хімічних розчинників; діелектричний матеріал корпусу
• Фінішне покриття: не застосовується; суцільний пофарбований нейлон
• Вимоги безпеки: OSHA 29 CFR 1910.147, ANSI Z244.1
• Формфактор: компактний пристрій блокування з розширеним наконечником Pin-Out Wide
• Температурний діапазон: від -20 °C до +85 °C (типовий для склонаповненого нейлону)
• Матеріал основи або виробу: склонаповнений нейлон (fiberglass reinforced nylon), діелектричний
• Відповідність вимогам: OSHA 29 CFR 1910.147; ANSI Z244.1
• Комплектація: 1 блокіратор Brady 149433 у пакованні
• Колір: червоний
• Габарити основної частини: 43 мм (висота) × 21 мм (ширина) × 24 мм (глибина)
• Розміри виробу: 4,3 × 2,1 × 2,4 см
• Кількість в пакуванні: 1 шт.
• Вага пакування: нетто 22 г
• Розміри пакування: 8 × 5 × 3 см (орієнтовно)
• Країна походження: США
• Модель: Circuit Breaker Lockout ABB MS325 Pin-Out Wide
• Артикул: Brady 149433

Як використовувати:

1. Крок 1. Переконайтеся, що автоматичний вимикач ABB MS325 переведений у положення «Вимкнено» (OFF).
2. Крок 2. Візьміть блокіратор Brady 149433 за корпус і підведіть розширений наконечник Pin-Out Wide до рукоятки вимикача у положенні OFF.
3. Крок 3. Натисніть блокіратор до клацання – наконечник охопить рукоятку і зафіксує автомат у положенні «Вимкнено».
4. Крок 4. Вставте дужку замка безпеки (діаметром до 8,1 мм) в отвір на корпусі блокіратора та закрийте замок. Вилучіть ключ.
5. Крок 5. Прикріпіть бирку попередження (Tag) до замка або блокіратора із зазначенням виконавця робіт, дати та часу початку робіт.
6. Крок 6. Виконайте необхідні роботи з технічного обслуговування або ремонту обладнання.
7. Крок 7. Після завершення робіт та перевірки готовності обладнання зніміть власний замок, видаліть бирку та зніміть блокіратор Brady 149433 з вимикача.
8. Крок 8. Переведіть автоматичний вимикач у положення «Увімкнено» (ON) лише після того, як усі учасники робіт зняли свої замки.

Різновиди блокіраторів автоматичних вимикачів Brady:

• Блокіратор автоматичного вимикача Brady для ABB MS325, тип Pin-In – код товару 149434
• Блокіратор автоматичного вимикача Brady для Siemens/Murray, тип Pin-Out – код товару 65399
• Блокіратор автоматичного вимикача Brady універсальний малогабаритний – код товару 65395
• Блокіратор автоматичного вимикача Brady для Eaton/Cutler-Hammer – код товару 65396
• Блокіратор рубильника Brady кабельний стяжний – код товару 65715
• Блокіратор рубильника Brady для зовнішнього монтажу – код товару 51171

Разом купують:

• Замок безпеки Brady Compact, червоний, 1 ключ – для навішування на блокіратор Brady 149433
• Бирки попередження Brady "Do Not Operate" (НЕБЕЗПЕЧНО / НЕ ВМИКАТИ) – обов'язковий елемент процедури LOTO
• Станція LOTO Brady стандартна, настінна – централізоване зберігання засобів блокування та бирок
• Набір LOTO Brady стартовий з 6 замками, 6 блокіраторами та бирками – комплексне рішення для бригади
• Застібка для замка Brady Hasploc – для групового блокування кількома замками на одному блокіраторі

Питання та відповіді:

• Питання: Чи підходить Brady 149433 для автоматів ABB MS325-20?
• Відповідь: Так, Brady 149433 розроблений для всієї серії ABB MS325, включаючи моделі різного номінального струму. Якщо у вас є сумніви, звіртеся з таблицею сумісності Brady або зверніться до наших менеджерів.
• Питання: Скільки замків можна навісити на Brady 149433?
• Відповідь: Brady 149433 має один отвір для дужки замка. Якщо потрібно навісити кілька замків (групове LOTO), використовуйте застібку Brady Hasploc або аналогічний пристрій групового блокування.
• Питання: Який максимальний діаметр дужки замка підходить для Brady 149433?
• Відповідь: Максимальний діаметр дужки замка безпеки – 8,1 мм (5/16 дюйма). Більшість стандартних замків Brady та інших виробників LOTO-обладнання підходять без адаптерів.
• Питання: Brady 149433 є діелектричним? Чи безпечно встановлювати на автомат під напругою сусідніх ланцюгів?
• Відповідь: Корпус Brady 149433 виготовлений зі склонаповненого нейлону – повністю неелектропровідного матеріалу. Це забезпечує захист від випадкового контакту зі струмовідними частинами в щитах з частковим зняттям напруги. Проте встановлення блокіраторів завжди має виконуватись із дотриманням вимог ПТЕЕСП та діючих інструкцій з охорони праці.
• Питання: Чи відповідає Brady 149433 вимогам українського законодавства з охорони праці?
• Відповідь: Brady 149433 відповідає міжнародним стандартам OSHA 29 CFR 1910.147 та ANSI Z244.1, які є визнаними галузевими еталонами у сфері промислової безпеки. Для відповідності українським нормам (НПАОП 40.1-1.32-01) рекомендуємо використовувати разом із бирками попередження та затвердженими процедурами LOTO підприємства.
• Питання: Чи може Brady 149433 використовуватись на автоматах інших виробників, окрім ABB?
• Відповідь: Ні, Brady 149433 розроблений виключно для серії ABB MS325. Для автоматів Siemens, Eaton, Schneider та інших виробників Brady пропонує відповідні спеціалізовані блокіратори – зверніться до нас для підбору правильного артикулу.

Додаткова інформація:

Повну технічну документацію, таблиці сумісності та інструкцію з монтажу Brady 149433 можна знайти на офіційному сайті Brady за пошуком артикулу 149433 або на сайті ukrmark.in.ua у розділі «Промислова безпека LOTO». Відеоогляд процедур блокування LOTO та застосування блокіраторів Brady доступний на каналі UKRMARK на YouTube за адресою youtube.com/salesukrmark.
